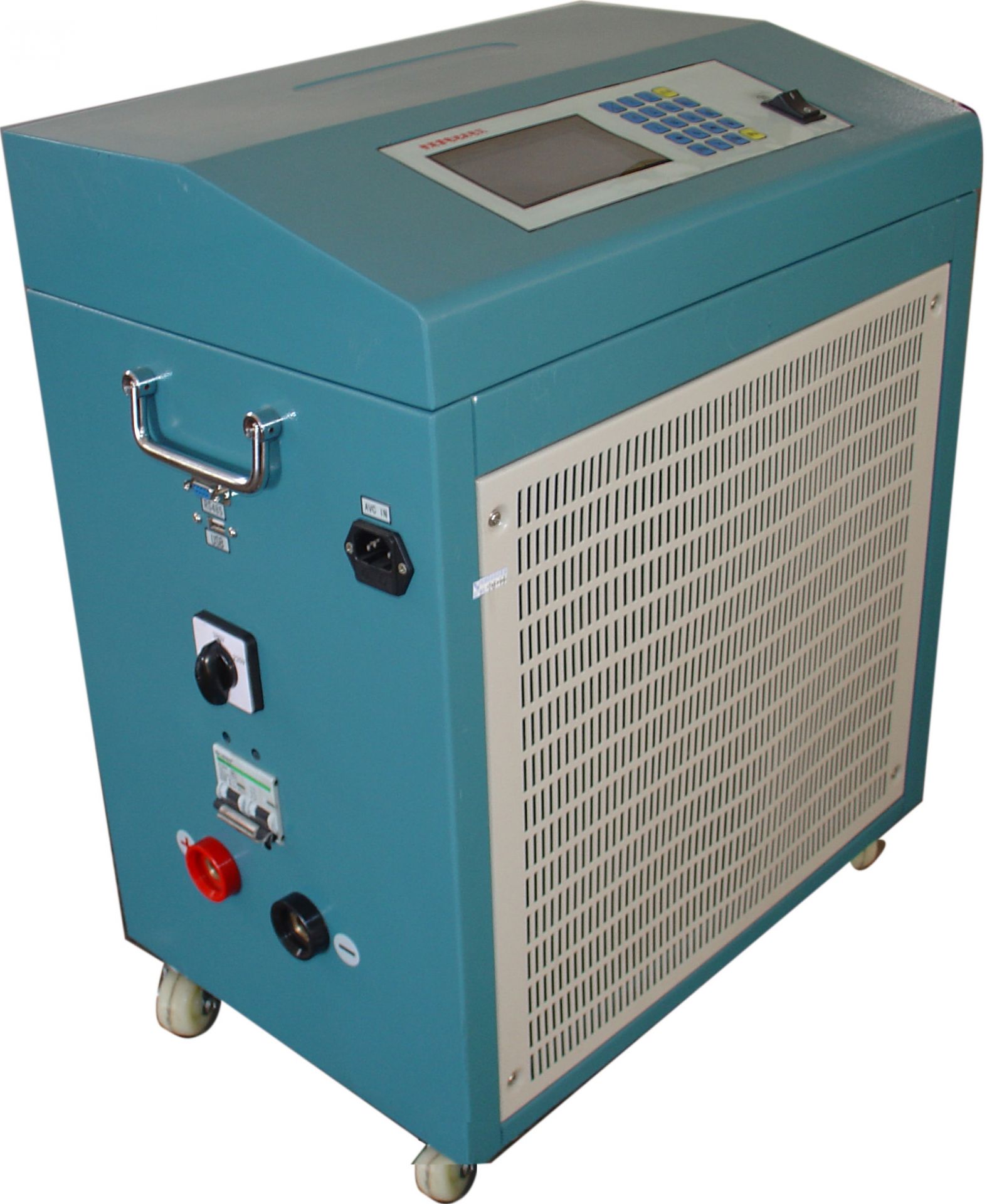

单体检测整组放电仪
显示方式：大液晶屏显示，中文菜单提示，实时显示所有测试数据：整组电池电压、单体电池电压、电流、容量、时长和机内温度等。
控制方式：单片机控制，通过键盘设置单体及整组电池电压、放电电流、放电容量、放电时长等参数。
快速容量分析功能：能通过五分钟的放电预估电池剩余容量。
参数：
200V/400Hz,400V/50Hz,10.5kV/50Hz,12V-20kV
功率：
0-100 kW,101-500 kW,501-1000 kW,1001~5000 kW,5001kW-2MW,2MW以上
系列：
军工中频RLC,自动,智能,高压,阻感容一体,直流大功率,发电机组
产品项目
概述
凯翔单体检测整组放电仪主要是对通信运营商、电力、电厂的蓄电池组进行日常维护、容量检测、定期深度放电、工程验收的仪器。具有检测单体及整组电压、恒流放电及在线监测三项功能，可在恒流放电的同时，检测每节单体电池电压、总电压、电流等参数，通过配套的数据处理软件对放电采集的数据信息进行处理，生成剩余容量分析报告，一机多用，功能齐全。减少企业成本，降低维护人员的劳动强度。
特点功能
● 显示方式：大液晶屏显示，中文菜单提示，实时显示所有测试数据：整组电池电压、单体电池电压、电流、容量、时长和机内温度等。
● 控制方式：单片机控制，通过键盘设置单体及整组电池电压、放电电流、放电容量、放电时长等参数。
● 快速容量分析功能：能通过五分钟的放电预估电池剩余容量。
● 自动停机功能：在下列条件任意一条满足时自动停止放电：时间到、容量到、单体保护电压到以及整组保护电压到。
● 自动报警功能：当出现有高温或电池组连线断开等情况时自动报警。
● 实时监控功能：实时显示并控制各设定的参数（如整组电池电压、单体电池电压、电流、时间、容量和温度等）。
● 记录查询功能：放电仪可以存贮8组放电数据（每次10小时），用户可以根据需要进行查询。
● 数据转存功能：具有标准的USB接口和RS232接口。放电结束后，数据可通过U盘转存或RS232接口直接上传至计算机，解决了大容量数据存储问题
● 数据处理功能：放电数据经配套的数据处理软件分析处理后可自动生成各种曲线图表并支持打印。
● 计算机遥控功能：通过计算机可以设置、修改放电参数；控制放电仪开始、停止放电。
● 电压、电流显示值的校准修正功能：可对电池组总电压、单体电池电压、电流进行校准、修正。
● 功耗元件采用特制合金电阻，自主知识产权专利技术生产，功率密度大，无明火，安全可靠，寿命长。
（发明专利：电阻模块，专利号：ZL 201210304047.8 实用新型专利：回馈式动力锂电池化成及成组检测系统，专利号：ZL 201620963866.7）
● 控制电路与功耗元件一体化设计，体积小巧，携带方便，强制风冷式散热。
数据软件
直接获取放电仪的放电信息,处理分析后，可生成单体曲线图、电流曲线图、电压曲线图、单体条形图、容量分析图、特性比较图、检测数据等，并可输出到Html、Excel和Word中，形成测试报告，可计算电池内阻，分析剩余容量；支持打印，方便用户存档。根据这些图表可以查看电池组的性能变化趋势，为判别电池组的优劣提供科学的依据。
技术参数
| 产品类型 | 单体检测整组放电仪 | ||||||
| 产品系列 | ZN系列 | ||||||
| 单 体 | 48V系列 | 96V系列 | 110V系列 | 220V系列 | 400V系列 | 600V系列 | |
| 2V/6V/12V | 12V | ||||||
| 单体节数 | 0-24节 | 0-48节 | 0-55节 | 0-110节 | 0-33节 | 0-50节 | |
| 单体保护电压 | 0－15V | ||||||
| 放电时长 | 1分-99小时59分 | ||||||
| 放电容量 | 1-9999Ah | ||||||
| 总电压测量精度 | ±1%+2个读数 | ||||||
| 单体电压测量精度 | ±0.5%+2个读数 | ||||||
| 电流测量精度 | ±1%+2个读数 | ||||||
| 工作电源 | 单相交流220V，50Hz或蓄电池组供电 | ||||||
| 显示方式 | LCD液晶屏显示,中文菜单提示,键盘设置,单片机控制 | ||||||
| 数据转存方式 | RS232或RS485&USB | ||||||
| 散热方式 | 强制风冷式 | ||||||
| 绝缘强度 | 输入对机壳 | ≥1500V | |||||
| 输出对机壳 | ≥500V-1500V | ||||||
规格范围
凯翔单体检测整组放电仪 规格范围：电压DC2V-600V，电流1A-1500A，单体电压2V/6V/12V，依需求选订。
