设备在运行中，发生单相接地是最常见的 故障，故障点出现电弧接地时会进一步扩大定子绕组绝缘损害甚至导致铁芯灼伤烧结，如不及时发现 并快速切除，故障将发展成为相间或匝间短路。基于上述原因，国际广泛采用发电机中性点电阻接地 ，以限制接地电流，防止各种过电压的危害，取得了良好的运行经验。
中性点经电阻接地方式于20世纪90年代开 始应用于我国配电网系统中，目前广泛应用于我国城市供电系统、电厂、铁路、冶金及石化等系统， 对于提高系统运行的可靠性、安全性具有良好的效果。
凯翔科技是国内较早研发、生产电力系统 中性点电阻装置的厂家。发电机中性点接地电阻成套装置在热力和电气性能上完全能满足电力中性点 对设备的要求，具有 耐受温度高、电阻率高、电阻温度系数小、同时又具有抗拉强度高、韧性好等 优良的机械性能，是0.4kV-65kV设备的专用成套装置。
电阻柜执行标准：
DL/T 780-2001 配电系统中性点接地电阻器
GB 6450-1986 干式电力变压器
DL/T 620-1997 交流电气装置的过电压保护和绝缘配合
GB 763-1990 交流高压电器在长期工作时的发热
GB/T 16927 -2011 高电压试验技术
GB 1208-2006 电流互感器
GB/T 4208-2017 外壳防护等级(IP代码)
IEEE 32-197 中性点接地装置的技术、术语和试验
GB 311-2012 绝缘配合
GB 11022-2011 高压开关设备和控制设备标准的共用技术要求
JB/T 10777-2018 中性点接地电阻器

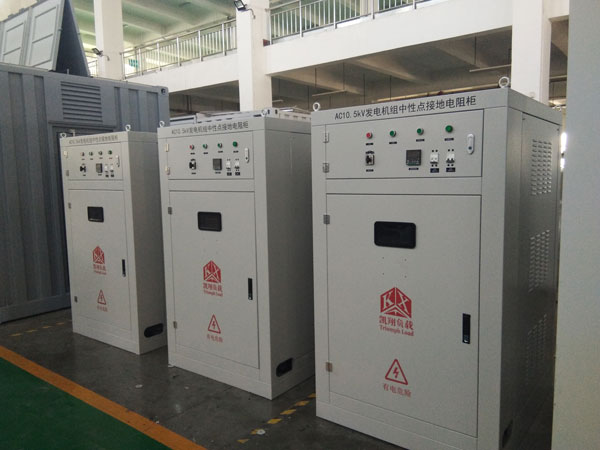

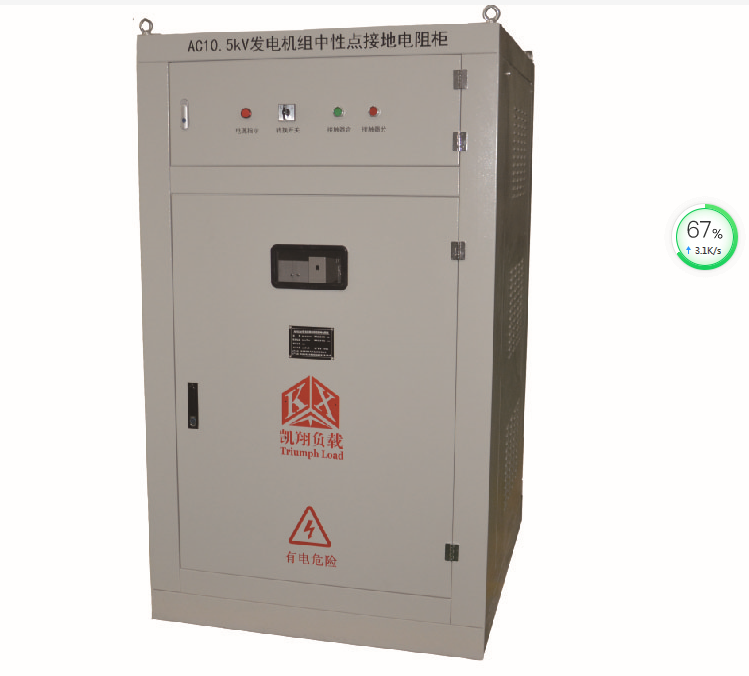

发电机组中性点接地电阻柜
电阻柜运行环境
1、海拔高度：不超过3000m；
2、环境温度：-30℃～+50℃；
3、相对湿度：不大于95%（25℃）；
4、安装场所：空气中不含化学腐蚀气体和蒸气，无爆炸性尘埃；
5、电网频率：48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）；
6、适用于：户内、户外；
7、安装点：正常状态下中性点位移不超过运行相电压的3%。

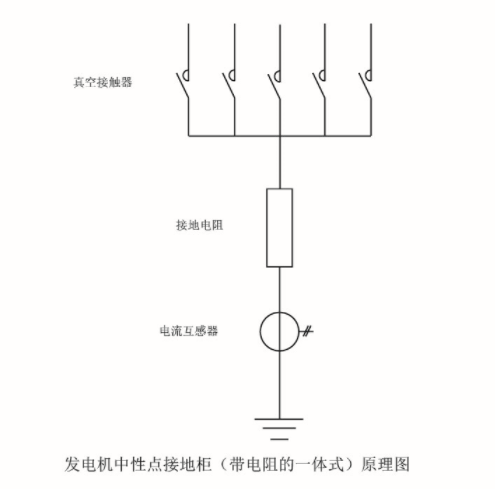

原理图
产品参数
发电机中性点接地电阻柜技术参数推荐表（大中型发电机 中性点技术参数参考表）
| 发电机容量
(MW)
|
100 | 125 | 200(300) | 600 | 1000 | ||||
| 发电机额定电压
(kV)
|
10.5 | 13.8 | 15.75 | 18 | 20 | 20 | 24 | 24 | 27 |
| 预计回路单相接地
最大电容电流(A)
|
4 | 5 | 6 | 8 | 10 | ||||
| 接地变压器一次侧
电压(kV)
|
(10.5)
10.5/√3
|
(13.8)
13.8/√3
|
(15.75)
15.75/√3
|
(18)
18/√3
|
(20)
20/√3
|
(20)
20/√3
|
(24)
24/√3
|
(24)
24/√3
|
(27)
27/√3
|
| 接地变压器二次侧
电压(kV)
|
0.22 | 0.22 | 0.22 | 0.22 | 0.22 | ||||
| 接地变压器额定
容量(kVA)
|
30 | 30 | 50 | 50 | 63 | ||||
| 二次侧电阻值(Ω) | (0.35) 1.0 | (0.3) 0.8 | (0.2)0.5 | (0.18) 0.4 | (0.15)0.3 | ||||
| 接地保护抽取电压
(kV)
|
(0.173)0.1 | (0.173)0.1 | (0.173)0.1 | (0.173)0.1 | (0.173)0.1 | ||||
中性点接地电阻柜设备
电阻特点
1、6～35kV交流电网中，电网中性点有可能采用 不接地、消弧线圈接地、大电阻接地、中电阻接地、小电阻接地等接地方式。
2、发电机中性点接地电阻柜性能稳定、可耐高 温、通流能力强、工作时间长、阻值范围大，还可配备电流互感器给保护和监控系统提供模拟量输出 。
3、发电机中性点接地电阻柜为标准产品，可以 与电阻或电抗并联运行。这就为电网建设初期规模较小，以后逐步扩大而要求接地电阻逐步减少提供 了方便，即：便于扩建增容。
产品维护
接地电阻柜可靠性高，一般不 需要专门停电维护，建议利用站内主变或母线停电检修的机会进行检查维护，检查维护时必须严格执 行安全操作规程和安全工作规程：
1、将电阻柜从系统上断开；
2、打开柜门，直接查看箱内有无异常 ；
3、进行清洁处理；
4、检查有无破损的绝缘子和套管，用 摇表确认瓷套绝缘性；
5、检查电阻元件的完好性，测出电阻 值，其值应在10%误差以内；
6、检查内部连接是否可靠；
7、检查螺栓的紧固程度；
订货须知
客户订购本产品时，请提供与本产品有 关的下列信息：
1、系统额定电压:(kV)；
2、短时允许电流：（A）；
3、标程电阻值：（Ω）；
4、是否加装电流互感器（CT）：CT变 比及容量，复合误差；
5、进出线方式：上进下出，下进下出 ，可选；
6、短时允许通流时间（s）；
7、柜体的材质、（IP）防护等级、色 标及安装地点；
8、是否需要加装接地记录及温湿度控 制装置。
注：客户有其他要求可在定货时明谈或 提供书面要求
