新能源250kW负载箱

250kW新能源负载箱系统可以精确测试各类发电机组的输出功率与带载能力。系统由测控和负载两大部分构成,主要包括交流负载柜、数据采集系统、自动加减载控制系统、散热装置、辅助控制及PC机软件等部分。用户可以通过多种方式,自由控制系统。既可通过本地控制面板,对负载进行操作;还可用软件控制负载。




功率:

0-100 kW,101-500 kW

立即咨询

产品项目

测控功能

1)负载测试:可加载额定值以内的任意功率,测量并显示发电机组稳态三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、运行时间等参数。

2)一键式加减载:采用手动开关时,均可先设置好功率值,再启动总加载开关,负载才会按预设值加载,从而避免功率调整过程中造成负载波动。

3)控制方式选择:可以选择本地或远方方式控制负载。

4)本地控制:负载配有本地控制面板,并划分10kW*26功率档位,可通过开关控制加载。

5)远方控制:远程控制箱配有远程控制面板,并划分出10kW*26功率档位,可通过开关控制加载。

6)控制方式互锁:系统配有控制方式选择开关,选择任一种控制方式后,通过其余方式进行的操作无效,避免多重操作造成的冲突。

7)本地仪表显示数据:通过本地测量仪表可显示三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率等参数。


保护功能

1)紧急停止:可手动一键强制卸载,急停锁定状态下不能加载。

2)过压保护:负载输入电压超过安全阈值时,自动卸载并报警。

3)短路保护:负载电路配有熔断器,可避免负载短路或电流过大时损坏设备。

4)温度保护:负载温度超过安全阈值时,自动卸载并报警。

5)风机联锁保护:未开启风机电源开关前,负载不能进行加载。

6)风机相序自动转换保护:当控制电源线未按正确相序连接时,三相风机也可按正常方向运转。

7)保护开关:部分保护功能配有开关,当误报或有特殊需要时,可临时关闭相应保护功能。

8)机箱接地保护:负载工作时为了避免机壳带电,使人发生触电危险,负载柜体设有专门接地保护端子。





远程控制方法

1选择远程控制将负载柜控制面板上的<控制方式选择开关>指向Remote即可使用远程控制。此时,远程控制箱上的<控制方式选择开关>可起作用,指向Manual使用远程控制箱面板的开关操作,指向Intelligent则通过PC对负载进行间接智能控制。

2手动控制远程控制箱开关的操作方法与本地控制面板相同,先启动< Fan Power Supply >开关,使风机转动。然后开启< Load Confirm >开关,设置功率即可实现加载。

3间接智能控制RS485RS232数据传输线连接远程控制箱和PC,并将负载柜面板的<控制方式选择开关>指向Remote,再将远程控制箱面板的<控制方式选择开关>指向Intelligent】,可通过PC对负载进行间接智能控制。通过远程控制箱中转,可结合远程控制线和数据传输线的长度,增加测试距离。

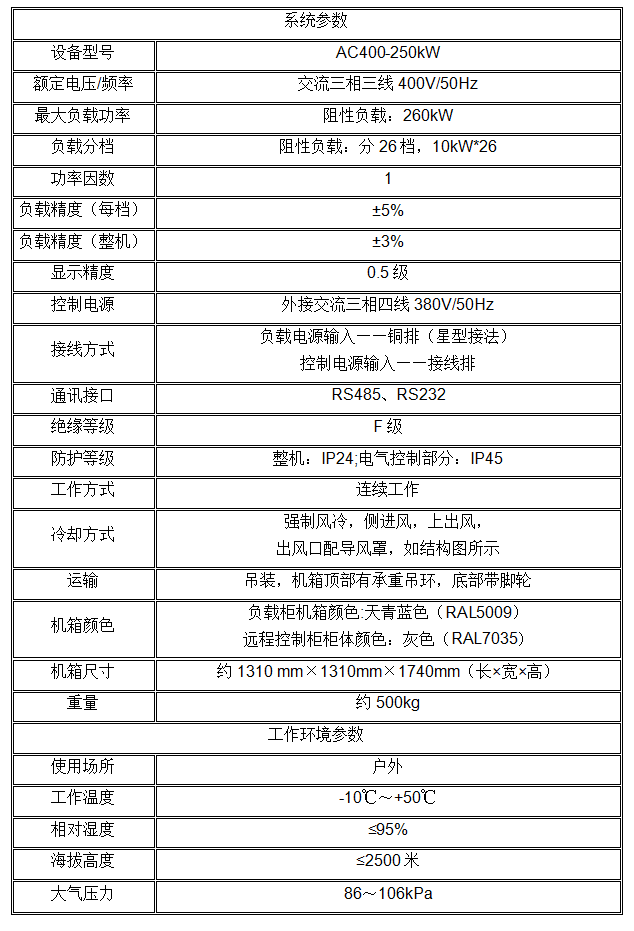

典型参数
